雙電源快切及電壓暫降治理應用場景
外部電網或企業系統內部支路短路，保護動作切除故障，但系統電壓發生短時跌落現象，一般稱之為“晃電”。“晃電”可導致一些敏感的設備停機等。MS雙電源快速切換系統以及ZRD母線殘壓保持裝置是為消除晃電造成的影響而研發的。

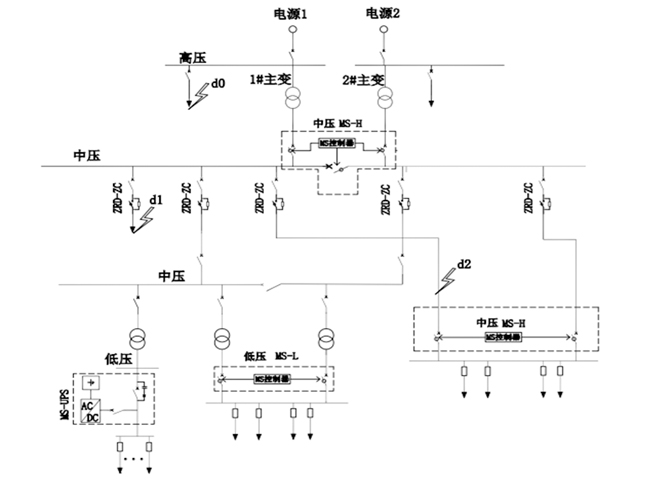

電源側晃電故障場景
在總降進線和母聯采用MS無擾動雙電源快速切換裝置，當某一電源發生故障時如d0點，MS進線打開，母聯開關合閘，用另一路電源帶兩段母線，保障供電的連續性，整個切換過程可控制在20ms。
內網負荷側晃電故障場景
當連接高配室的支路發生短路故障（d1點或d2點），ZRD母線殘壓保持裝置，10ms內可投入高阻抗快速隔離故障線路，保障總降其他支路負荷可靠運行；若有故障的高配室內有重要負荷，ZRD保障其他負荷運行，本側高配室重可采用MS快切對重要負荷切換，同理，MS快切也可應用于低壓側重要負荷。
低壓無雙電源供電場景
針對沒有雙電源供電的低壓重要負荷，可采用MS-UPS將重要負荷切換到儲能電壓上短暫供電，晃電結束在回切到正常電源上。
